La gamma di profili in alluminio si presta brillantemente per la realizzazione di strutture modulari e guide lineari motorizzate grazie
all'ampia produzione di accessori appositamente costruiti intorno al profilo. La grande accuratezza impiegata nel processo di
estrusione garantisce alta linearita' e planarita' del profilo, caratteristiche fondamentali nel settore della robotica. Grazie
all'accessorio XT14, si puo' trasformare il profilo in una guida lineare molto planare e robusta, con tempi di realizzazione
estremamente ridotti. La serie KT90 di piastre e accessori facilita l'assemblaggio di carrelli motorizzati e non motorizzati,
applicabili direttamente sulla guida. I carrelli sono fornibili con lavorazioni secondo le specifiche del cliente. Tramite l'accessorio
"Air-block" e' possibile utilizzare il profilo come conduttura per aria compressa distribuita, applicando direttamente sul profilo le
prese aria. Grazie alla serie di accessori "Panel-block" e' possibile montare pannelli di chiusura, ottenendo strutture eleganti ed
affidabili evitando vibrazioni del pannello in quanto i pannelli sono fissati con guarnizioni in gomma.
Profili in alluminio per robotica

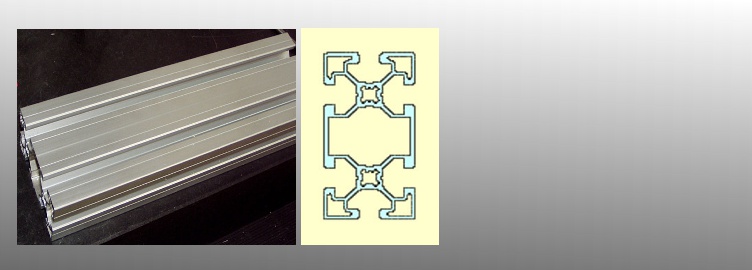

Profilo 45x90mm
Caratteristiche tecniche:
Ix(cm4)=86.19
Iy(cm4)=24.17
Peso (Kg/metro)=2.87
Lunghezza barra:6020 mm
Prezzo:19,30 euro/metro

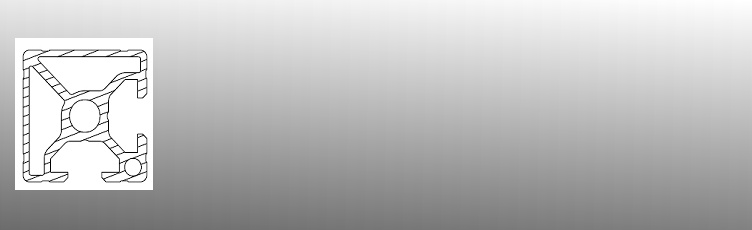

Profilo 30x30mm 2 lati chiusi
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:5,90 euro/metro

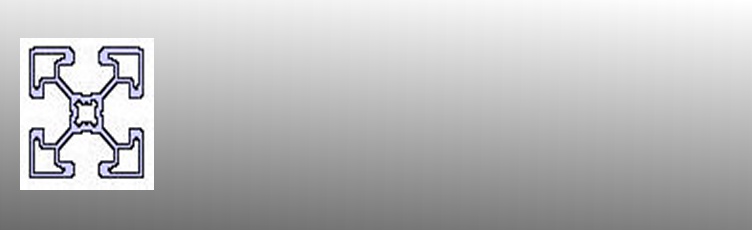

Profilo 45x45mm
Caratteristiche tecniche:
Ix(cm4)=12.35
Iy(cm4)=12.35
Peso (Kg/metro)=1.64
Lunghezza barra:6020 mm
Prezzo:9,90 euro/metro
Profilo 45x135mm
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:36,90 euro/metro

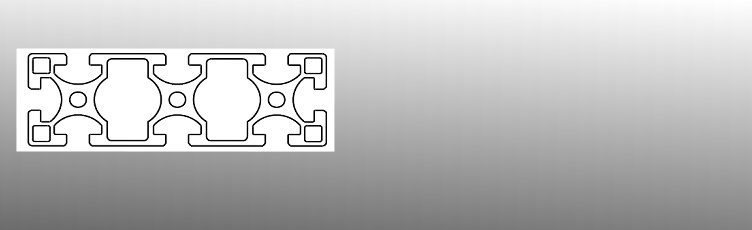

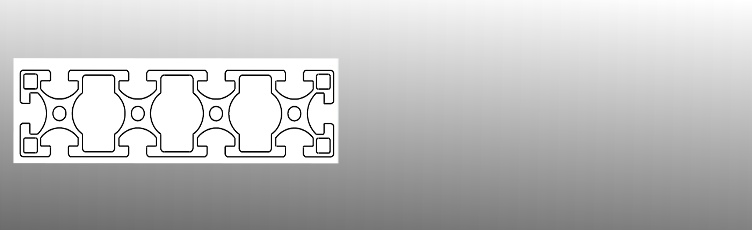

Profilo 45x180mm
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:46,50 euro/metro
Profilo 90x180mm
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:110,60 euro/metro
Profilo 22.5x180
Caratteristiche tecniche:
Ix(cm4)=508
Iy(cm4)=11.5
Peso (Kg/metro)=4.8
Prezzo: 27,70 euro/metro
L'inserto a martello permette l'ancoraggio al profilo quando la
struttura e' gia' montata poiche' si puo inserire senza passare per
l'estremita' del profilo.
Inserto a T flilettato M5/M6/M8/M10

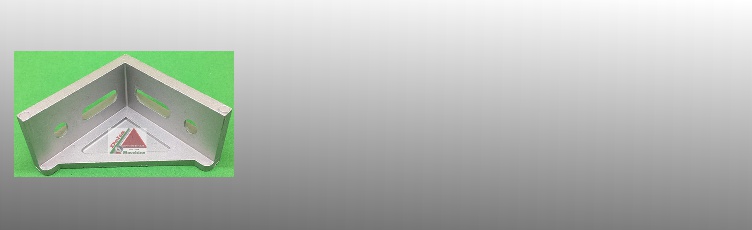

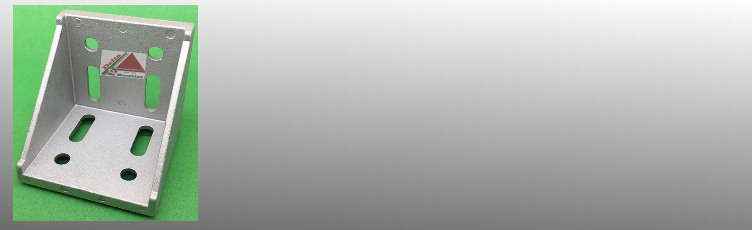

Squadra 90x90mm
Prezzo:4,20 euro/metro
Squadra 45x90mm
Prezzo:2,90 euro/metro

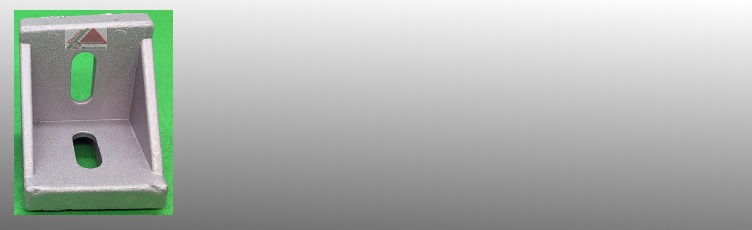

Squadra 45x45mm
Prezzo:1,90 euro/metro

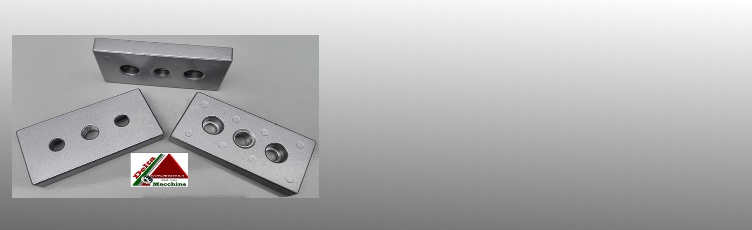

Piastra filettata per applicazione supporti antivibranti o ruote
Per profilo 45x90mm
Foro centrale:M12
Prezzo:3,50 Euro

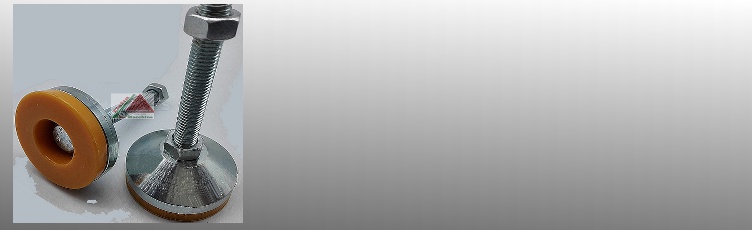

Supporto antivibrante
Filettatura:M12
Diam.60mm
Prezzo:3,60 euro

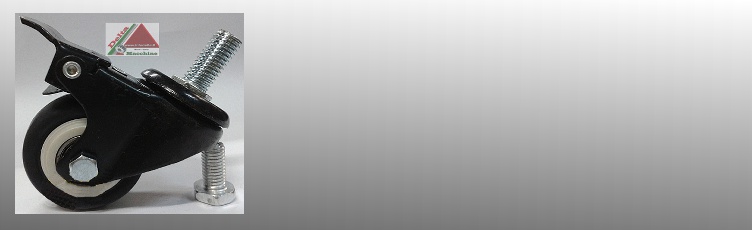

Ruote con freno
Filettatura:M12
Prezzo: 2,90 Euro

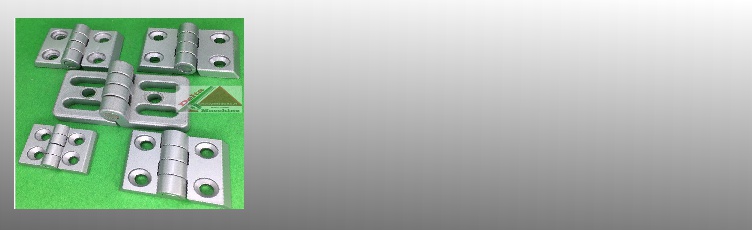

Cerniera per profilo
Dim.45x45mm
Prezzo: 2,70 Euro

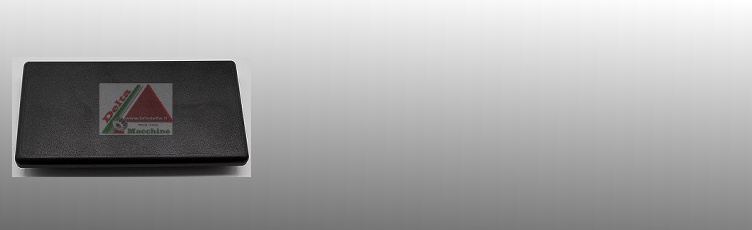

Tappo chiusura
per profilo 45x90mm
Prezzo:0,45 Euro

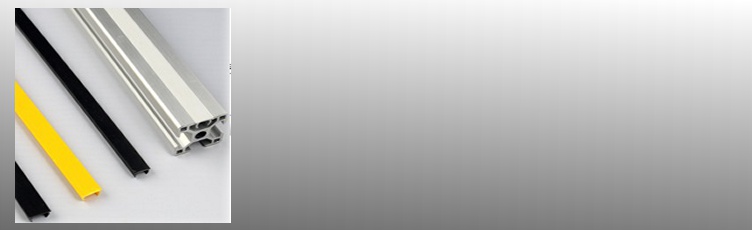

Guarnizione per chiusura cave
Applicabile su profili con cava 10mm
fornibile in vari colori
Prezzo:0,40 Euro/metro
Profilo per fissaggio tondo rettificato
Per profili cava 10mm
Diametro alloggiamento tondo:14mm
Fissaggio a pressione sul profilo
Fissaggio a pressione del tondo rettificato diam.14mm
Lunghezza barra:6020mm
Prezzo:8,50 metro

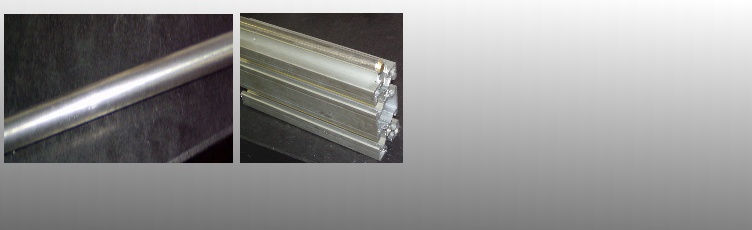

Tondo acciaio Diam.14mm
per profilo XT14-2
Lunghezza: 3000mm/6000mm
Prezzo:

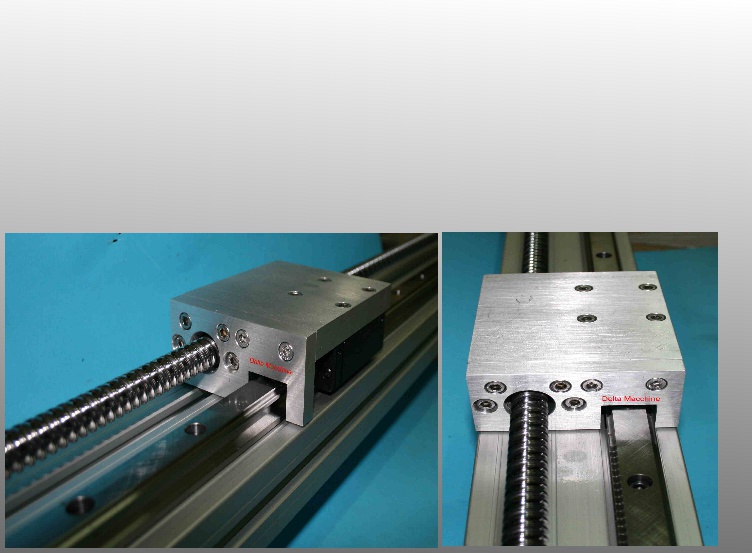

Asse lineare ALN4590 per profilo 45x90
Sistema composto da carrello, guida GR20 e vite a ricircolo VT16/5
La guida viene fissata direttamente su profilo 45x90, con lunghezza massima 3000mm
I supporti laterali che sostengono la vite montano flange con cuscinetti reggispinta assialie
Supporto motore a passo oppure brushless AC serie PM400
Grande compattezza del sistema
Prezzo contenuto
Precisione accurata
Lunghezza secondo specifiche del cliente
Prezzo:su richiesta
Filettatura
Prezzo
M5
0,40 Euro
M6
0,40 Euro
M8
0,40 Euro
Filettatura
Prezzo
M5
0,50 Euro
M6
0,50 Euro
M8
0,50 Euro
Conf.1000pz
Conf.1000pz
Conf.100pz
Conf.100pz
Conf.100pz
Conf.100pz
Conf.100pz
Conf.100pz
Conf.100pz
Conf.500pz
Conf. Rotolo 100 metri
