Fresatrice Cnc/ Centro di lavoro VM60 low cost
|
Fresatrice Cnc VM60 Low Cost Interamente progettata e realizzata da Delta Macchine Cnc Srl
Cannotto Iso30 fisso Corsa testa 400mm con vite a ricircolo di sfere Assi X ed Y con viti a ricircolo di sfere Testa bilanciata con contrappeso di 150Kg Motore fino a 4Hp 380 Volt Controller Delta8 con tastiera e monitor touch screen Gestione rpm mandrino e senso di rotazione gestito dal controller Delta8 Struttura in ghisa per assorbire le vibrazioni Possibilita' di montare il sistema di cambio utensile automatico fino a 16 utensili Possibilita' di montare carter di chiusura con porte scorrevoli Vasca di raccolta liquido integrata Pompa liquido potenziata Motori a passo alta potenza Box elettronica con gestione micropasso Dim.1400x1100x2200(h)mm Peso:1000Kg
Prezzo: a partire da 9300 euro +iva |
|
VM60 Plus. Fresatrice con viti e guide a ricircolo di sfere sui 3 assi e corse maggiorate |
|
VM60 Plus V3 Caratteristiche:Viti a RDS sui 3 assi Guide a RDS sui 3 assi Motori a passo oppure AC Servo Corsa X:650mm Corsa Y:430mm Corsa Z:400mm Cono Iso30 Motore:4Hp Testa bilanciata con contrappeso Struttura in ghisa per assorbire le vibrazioni Alimentazione:380Volt/3ph Rapidi fino a 15000mm/min Vasca di raccolta liquido integrata Gestione rpm mandrino e senso di rotazione gestito dal controller Delta8 Possibilita' di montare carter di chiusura con porte scorrevoli Possibilita' di montare il sistema di cambio utensile automatico fino a 16 utensili

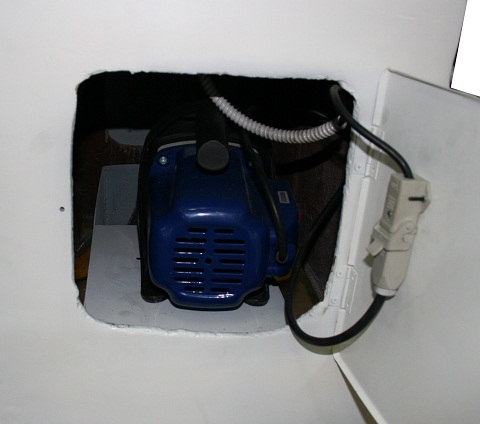

Prezzo promozionale:10.900 euro (Macchina completa con motori a passo, box elettronica, software di controllo Delta8, vasca, pompa, motore 1.5HP, pc escluso) Optional: Motori AC Servo Brushless Inverter Motore 4HP Sgancio cono pneumatico Sistema ATC PC Home position Cabinet con porte scorrevoli MPG1 |
|
Centro di Lavoro VM60+ con magazzino 12 utensili Iso30 |
Centro di lavoro Iso30 con magazzino 12 utensili
Caratteristiche:
Viti a RDS sui 3 assi
Guide a RDS sui 3 assi
Motori a passo oppure AC Servo
Corsa X:670mm
Corsa Y:440mm
Corsa Z:400mm
Cono Iso30
Motore:4Hp
Testa bilanciata con contrappeso
Struttura in ghisa per assorbire le vibrazioni
Alimentazione:380Volt/3ph
Rapidi fino a 15000mm/min
Vasca di raccolta liquido integrata
Gestione rpm mandrino e senso di rotazione gestito dal controller Delta8
Low Cost
Vedi filmato cambio utensile ( sistema brevettato )
Controller Delta8
Controller Delta8 anche con modulo di visione artificiale integrato Filmato di visione
Filmato relativo all'utilizzo del volantino MPG1 su VM60
Sistema cambio utensile automatico per fresatrici ad inserimento verticale
Il sistema e' composto dal gruppo di movimentazione, dalla giostra portaconi e dal modulo
firmware su CriMod-JM
Attualmente e' prodotto ed istallato su VM60-Cnc, ma rappresenta una soluzione low
cost da applicare su macchine sprovviste di cambio utensile automatico.
Facile istallazione, affidabilita' e prezzo contenuto sono le caratteristiche salienti del nostro sistema ATC
Vedi filmato giostra in movimento
Fornibile con Giostra portaconi 12-16-24 posizioni, Iso/BT30 e Iso/BT40
Possiamo fornire il sistema ATC secondo specifiche del cliente, adattando la meccanica, il firmware ed il software
secondo esigenze del cliente
Richiedi un preventivo a: vendite@infodelta.it (no utenti privati)
Il filmato mostra la sequenza necessaria per una operazione di cambio utensile (rimozione+inserimento)
Abbiamo scritto un firmware apposito per tale filmato in modo da rallentare le varie fasi , il firmware originale esegue
tutte le operazioni in rapida successione
Magazzino utensili 12 posizioni Iso/BT30 ad inserimento orizzontale
Nuovo Driver in Kernel Mode a 900Khz su 72I/O contemporanei (optional)
Hardware specializzato interamente sviluppato da Delta Macchine Cnc Srl,
basato su Pci-Bridge
Delta Macchine Cnc Srl ha sviluppato la propria scheda Pci utilizzando componenti PCI-PCI bridge,
ottenendo un local bus velocissimo che ci ha permesso di incrementare la frequenza da 25Khz a 900Khz.
Tale innovazione permette di gestire encoders fino a 10.000 impulsi/giro, assicurando alte velocitą di
rotazione di motori AC servo brushless.
Inoltre, la grande quantitą di I/O contemporanei permette di incrementare il numero di assi tutti interpolati,
per usi industriali customizzati e nel campo della ricerca, settore al quale siamo molto interessati.
La differenza sostanziale che ci distingue nel campo cnc consiste nell'essere proprietari di tutti i
sorgenti (software, firmware, driver in Kernel Mode) e tale competenza ci colloca ai vertici del settore.
La continua evoluzione dei nostri sistemi garantisce prestazioni sempre pił brillanti e
prodotti finiti sempre pił prestanti, nati per l'impiego industriale.
Il nuovo software di gestione macchina puo' caricare i files di lavorazione direttamente dalla lettura del codice a barre,
attraverso una normale webcam usb.

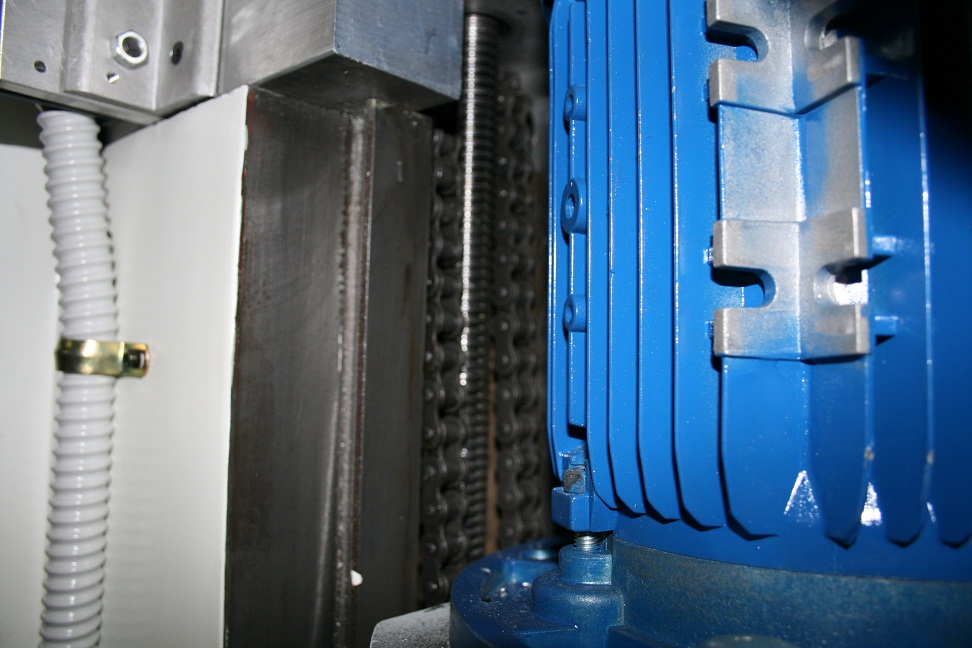

Sistema di contrappeso testa tramite catena

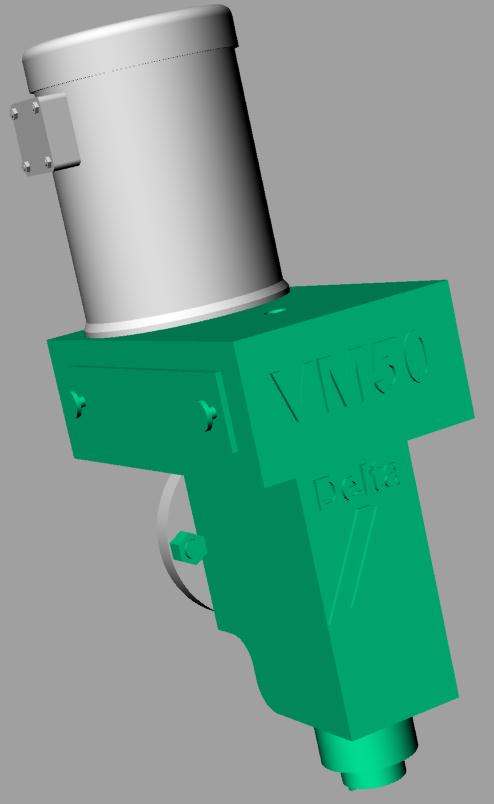

Su richiesta possiamo fornire i disegni tridimensionali delle varie parti.
