Profilo modulare in alluminio per robotica Prezzi ribassati in vigore dal 20/02/2010
Profilo
45x90mm
Caratteristiche tecniche: Ix(cm4)=86.19 Iy(cm4)=24.17 Peso (Kg/metro)=2.87 Prezzo:19,30 euro/metro Vedi protezioni antinfortunistiche modulari
Lunghezza
barra:6020 mm
|
|
Profili in alluminio per robotica. La gamma di profili in alluminio si presta brillantemente per la realizzazione di strutture modulari e guide lineari motorizzate grazie all'ampia produzione di accessori appositamente costruiti intorno al profilo. La grande accuratezza impiegata nel processo di estrusione garantisce alta linearita' e planarita' del profilo, caratteristiche fondamentali nel settore della robotica. Grazie all'accessorio XT14, si puo' trasformare il profilo in una guida lineare molto planare e robusta, con tempi di realizzazione estremamente ridotti. La serie KT90 di piastre e accessori facilita l'assemblaggio di carrelli motorizzati e non motorizzati, applicabili direttamente sulla guida. I carrelli sono fornibili con lavorazioni secondo le specifiche del cliente. Tramite l'accessorio "Air-block" e' possibile utilizzare il profilo come conduttura per aria compressa distribuita, applicando direttamente sul profilo le prese aria. Grazie alla serie di accessori "Panel-block" e' possibile montare pannelli di chiusura, ottenendo strutture eleganti ed affidabili evitando vibrazioni del pannello in quanto i pannelli sono fissati con guarnizioni in gomma. Prodotti destinati ad officine meccaniche, industrie e centri R&D.
|
|

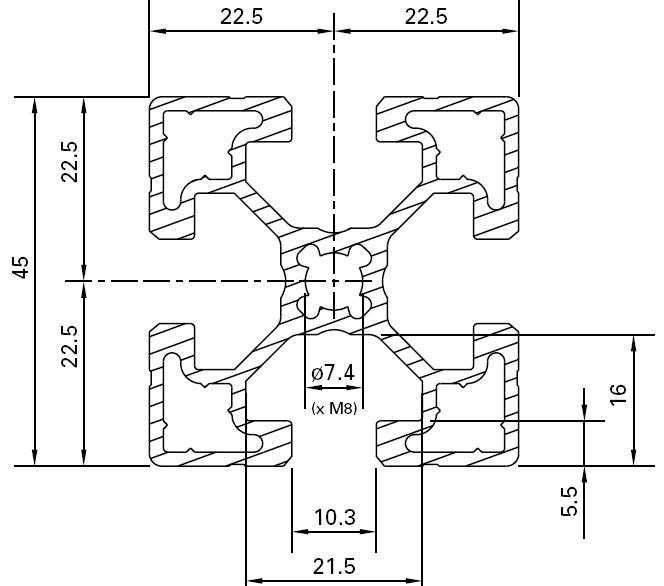

Profilo 45x45mm
Caratteristiche tecniche: Ix(cm4)=12.35 Iy(cm4)=12.35 Peso (Kg/metro)=1.64 Lunghezza barra:6020 mm
Prezzo:9,90 euro/metro
|
|
Piani in alluminio
Profilo 22.5x180
Caratteristiche tecniche: Ix(cm4)=508 Iy(cm4)=11.5 Peso (Kg/metro)=4.8 Lunghezza
barra:6020mm
Prezzo: 27,70 euro/metro |
|
Profilo per fissaggio tondo rettificato XT14-1
Per profili cava 10mm Diametro alloggiamento tondo:14mm Fissaggio a pressione sul profilo
Fissaggio a pressione del
tondo rettificato diam.14mm
Lunghezza barra:6020mm Prezzo:8,50 metro
|
|
Accessori per profilo |
|
Inserti di fissaggio
Dado quadro filettato M5/M6/M8/M10 Inserto a T flilettato M5/M6/M8/M10 Inserto a martello filettato M5/M6/M8/M10
L'inserto a martello permette l'ancoraggio al profilo quando la struttura e' gia' montata poiche' si puo inserire senza passare per l'estremita' del profilo.
Prezzi Dado quadro Inserto aT Inserto a martello Dado quadro M8 0,90 euro 1,80 euro 1,30 euro 0,80 euro
|
|
Ruote
Ruota in nylon con cuscinetto e Seger di tenuta. Cuscinetto interno: 6203 schermato Diametro Ruota:65mm Larghezza :30mm Gola ad U Diam.10 oppure Diam.14mm Su richiesta possiamo produrre il prodotto secondo specifiche (Minimo 20 pezzi)
Prezzo: 11,00 euro cad.
|
|
Perno concentrico per ruote per ruote
Materiale: Acciaio Prezzo:7,00 euro |
|
Profilo 30x30mm 2 lati chiusi
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:5,90 euro/metro
|
|
Profilo 45x135mm
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:36,90 euro/metro
|
|
Accessori profilo
Squadra interna per profilo 45x90 4,60 euro
Tappo chiusura profilo 45x90mm colore nero 1,8 euro
Maschio a rullare M8 per profilo: 28,00 euro
|
|
Tondo acciaio Diam.14mm per profilo XT14-2
Lunghezza: 3000mm/6000mm
|
|
Profilo 45x180mm
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:46,50 euro/metro
|
|
Profilo 90x180mm
Caratteristiche tecniche:
Lunghezza barra:6020 mm
Prezzo:110,60 euro/metro
|
|
Perno Eccentrico per ruote
Materiale: Acciaio
Prezzo:10,00 euro
|
|
Flangia per doppio cuscinetto 6203
Materiale:Alluminio anticorodal Compresa di 2 cuscinetti schermati 6203 gia' inseriti a tolleranza. 3 Fori di fissaggio disposti a 120 gradi.
Prezzo:20 euro
|
|
Piastra carrello motorizzato
La piastra presenta un alloggiamento per motore, per flangia cuscinettata, prese per perni concentrici ed eccentrici da utilizzare con profilo guida XT14
Prezzo:
|
|
Piastra carrello motorizzato completa La piastra presenta un alloggiamento per motore, Disegno in 3D con rendering alloggiamento per flangia cuscinettata, prese per perni concentrici ed eccentrici da utilizzare con profilo guida XT14. Prodotto completo di motore, cuscinetti, ingranaggi.
o Prezzo: |
|
Asse motorizzato completo
Realizzato con profilo guida doppio albero GL1080, pattini, carrello, piastra, vite e chiocciola in bronzo. Disponibile anche con vite a ricircolo e su profilo guida GL2080
Prezzo: su richiesta
|
|
Guida lineare e pattini di scorrimento Basso profilo Funzionamento
esenta da lubrificazione, insensibile alla polvere. Resistente ad agenti chimici. Gioco ridotto tra pattino e profilo Filettatura pattino:2XM4 Barra lunghezza 3000mm Dimensioni profilo:40x9mm
Prezzo del profilo: 30 euro/metro Prezzo del pattino di scorrimento:8,00 euro |
|
Guida Lineare doppio albero con pattini di scorrimento per fissaggio carrello Due versioni del prodotto per soddisfare qualunque esigenza Basso profilo Funzionamento esenta da lubrificazione, insensibile alla polvere. Resistente ad agenti chimici. Gioco ridotto tra pattino e profilo Barra lunghezza 4000mm
Cod.GL1080
Albero diametro 10mm, interasse tra i binari 80mm
Prezzo:68,00
euro/metro Cod.GL2080 Albero diametro 20mm, interasse tra i binari 80mm Prezzo: 99,50 euro/metro Pattino PTGL10 per profilo con albero 10mm Prezzo: 7,00 euro Pattino PTGL20 per profilo con albero 20mm Prezzo: 11,00 euro |
|
Catena portacavi
Dim.54x38mm Raggio curvatura 55mm 19,20 euro/metro Dim.73x57mm Raggio curvatura 55mm 20,30 euro/metro Dim.93x77mm Raggio curvatura 55mm 20,80 euro/metro Apribile esternamente al raggio
Set attacchi per fissaggio estremita’ 3,40 euro/coppia |
|
Cremagliera
Modulo 1
Cremagliera in acciaio Modulo 1
Lunghezze Prezzo 2010mm 16,00 euro 3010mm 27,00 euro |
|
Guide e Pattini a ricircolo di sfere
Maggiori dettagli: visita la pagina al seguente Link
Le nostre guide a ricircolo di sfere gararantiscono scorrimenti lineari molto precisi grazie all’alto livello delle lavorazioni eseguite e alla geometria della guida rettificata. Il sistema di guida lineare e’ caratterizzato da alta precisione, poca manutenzione, minimo attrito, silenziosita’ nel movimento, disegno della guida secondo lo standard internazionale e alta rigidezza grazie a 4 punti di contatto tra cursore e guida che permette di sopportare carichi da qualunque direzione e sostenere momenti di forza da ogni asse. I nostri cursori sono forniti con 4 livelli di precarico: P0: nessun precarico, senza gioco P1:precarico leggero (standard) P2:precarico medio P3:precarico pesante I cursori standard sono di tipo flangiato, ma possiamo fornire pattini con disegni
diversi
(corto, lungo, ribassato, non flangiato ecc). Su richiesta, inoltre,
possiamo
fornire guide e relativi cursori nelle seguenti taglie: 15/20/25/30/35/45/55mm. L’alto grado di parallelismo della guida assicura un attrito volvente uniforme su tutta la lunghezza della guida. La guida e le sfere, temprate e rettificate, permettono carichi e momenti notevoli, assicurando una lunga durata del sistema, unito ad un buon programma di lubrificazione. Caratteristiche : Grado di parallelismo tra la superficie inferiore e superiore della guida: Max 0.02mm su 1000mm Massimo scostamento di quota tra ogni pattino montato sulla stessa guida:0.02mm
Su richiesta forniamo specifiche tecniche delle guide e dei cursori Come ordinare Prezzi della guida per barre da 4000mm Guide in stock:GR20/GR30/GR45 Guide su ordinazione:GR15/GR25/GR35/GR45/GR55
|
|
Ingranaggi Ampio assortimento di pulegge dentate per cinte a passo metrico e a pollice.
Tipologie pulegge: XL/L/H/XH T5 passo 5mm, largezza 25mm T5 passo5mm, larghezza 25mm esecuzione speciale con gioco ridotto.
|
|
Cinte Ampio assortimento di cinte dentate passo metrico e a
pollice, sia a metraggio che chiuse.
Tipologie di cinte: XL/L/H/XH T5 passo 5mm, largezza 25mm con puleggia dentata standard ed a gioco ridotto.
|
|
Le

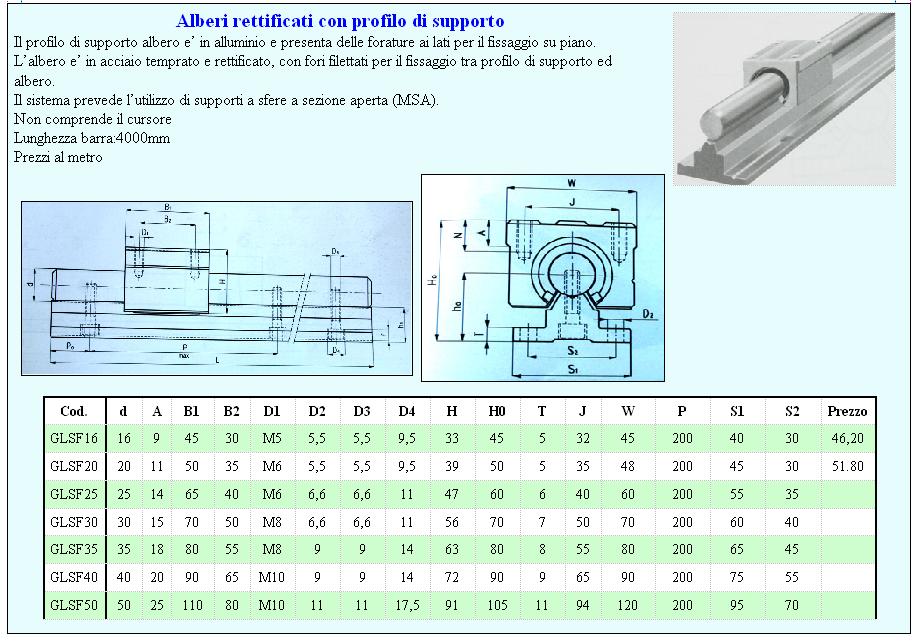

guide a scorrimento tramite alberi rettificati e cuscinetti a sfere
assicurano elevate precisioni e bassi attriti.
|
|

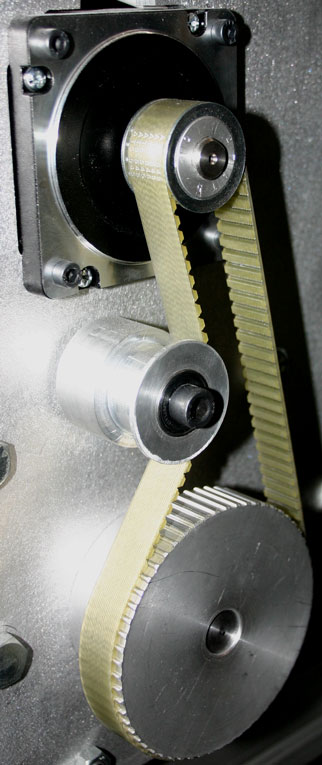

Riduttore meccanico tramite
cinghia serie AT5 e Tendicinghia Riduzione del numero di giri tramite pulegge dentate 20/60 denti, unite tramite cinghia serie AT5 A causa del diverso raggio delle pulegge, il tendicinghia permette di aumentare la superficie di contatto sulla puleggia minore. Tendicinghia in alluminio con 2 cuscinetti laterali serie 608 Il tendicinghia e’
disponibile in 2 formati: per cinghia larghezza 16mm e 25mm.
Prezzo: su richiesta |
|
Cuscinetti
a sfera sigillati con grani di bloccaggio
|
|
Cuscinetti
a sfera schermati
Doppia protezione :polvere,liquidi Protetti ambo i lati
|
|
Cuscinetti a sfera schermati alta qualità asso-radiali
Doppia protezione :polvere,liquidi Protetti ambo i lati Serie 72 :1 corona di sfere a contatto obliquo Serie 32: 2 corone di sfere a contatto obliquo Supportano sia carichi radiali che assiali
|
