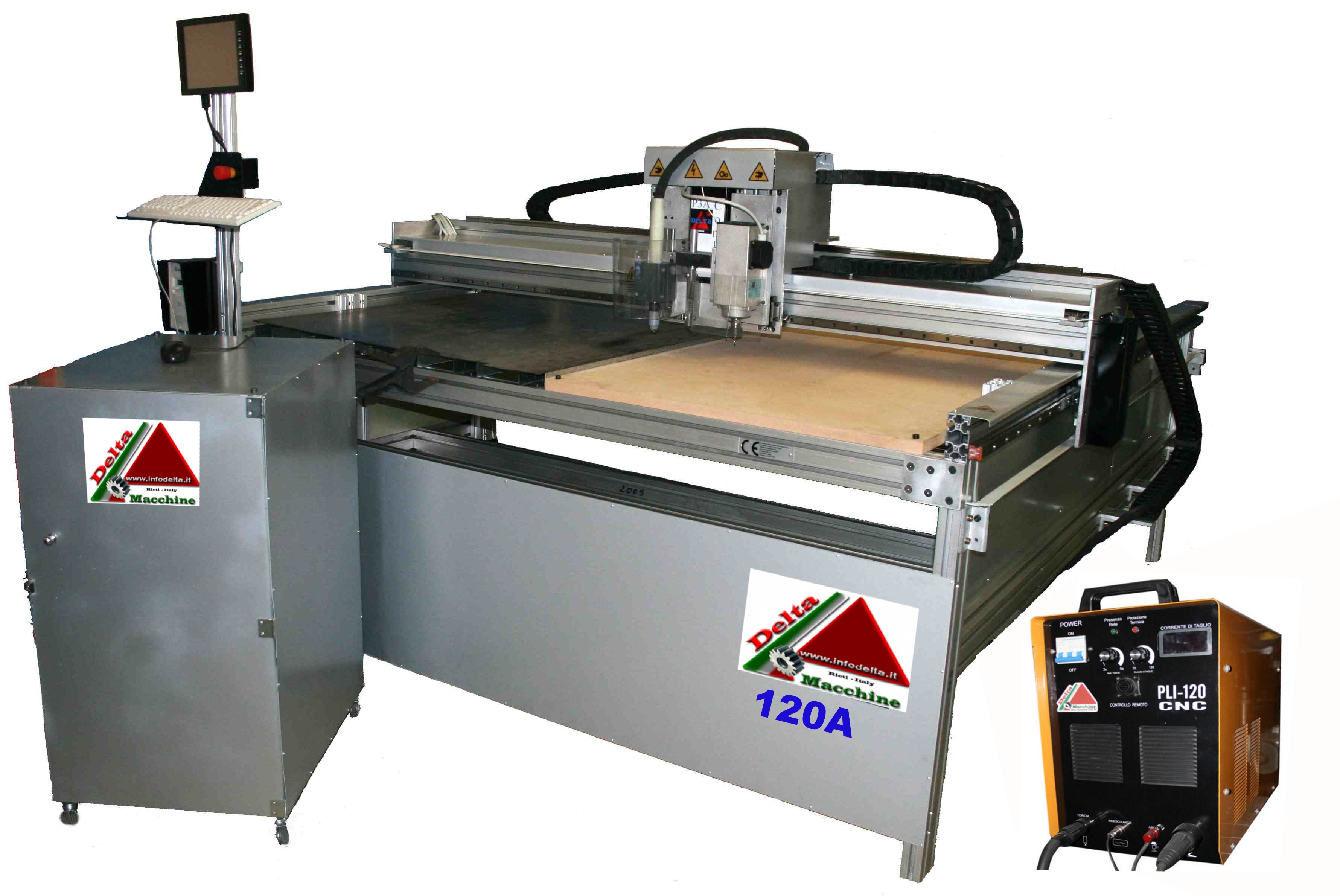

Macchina combinata Fresa-Plasma P3APower



Caratteristiche tecniche e dotazione standard:

La nuova release della P3A-Power monta guide a ricircolo di sfere, garantendo precisioni molto elevate. Il sistema di trasmissione del moto e' stato appositamente sviluppato per tale macchina, assicurando assenza di giochi nella trasmissione, silenziosità nei movimenti e velocità di posizionamento elevate.

Il software in dotazione permette una gestione facilitata della macchina, sia nella selezione dell'utensile attivo(Fresa o Plasma) che nelle sue funzioni che assistono l'utente tramite sintesi vocale.

Dimensioni standard: 2600 x 2200 mm

Monitor: tft 10,4" touch-screen

Teste: 2 (fresa + plasma)

Struttura: lega di alluminio con guide lineari e pattini a ricircolo di sfere

Corsa assi Z: 150 mm.

Fresa in dotazione: K1600 con inverter Delta

Plasma in dotazione: Trifase 8 kw,con innesco in alta frequenza, tecnologia ad inverter per consumi ridotti del 50%

Capacità del taglio plasma: fino a 15mm su acciaio (separazione)

Consumo aria: 200 litri / min.

Computer: completo con Cpu Intel 3,3Ghz

Box elettronica: gestione motori serie Professional 4 assi

Software: DeltaCncRT Prof.Edition

Box metallico di protezione

Filtri antidisturbo

Uscita analogica per controllo automatico altezza torcia (THC)

Uscita segnalazione arco innescato per retroazione con software

Canalizzazioni separate cavi motori/Torcia per ridurre notevolmente i rumori generati dall'alta frequenza della torcia

Cablaggio interamente realizzato con cavi schermati.

Connettori polarizzati ad innesto rapido



Prezzo: su richiesta

Su richiesta (optional) area di lavoro personalizzabile.



 Listino prezzi parti di ricambio in formato pdf



Filmato di taglio



Filmato di taglio (15Mb)Lavorazione eseguita da Studio Intrigo(Olbia)



Controller Delta8 con modulo di visione artificiale   Scarica filmato



P3A standard







Nuovo generatore inverter  PLI-120

Corrente:20-120 Amp.

Spessore max di taglio su fe:25mm

-Taglio con aria compressa o azoto per tagli di qualità anche su Inox

-Unità di alta frequenza separata e filtrata, per un innesco arco affidabile, senza disturbi











Test di taglio su Fe sp.4mm con PLI-120Cnc (Gas plasma:Aria)

Richiedi maggiori informazioni a

vendite@infodelta.it











PHDC Delta Plasma High Definition Cut

Il taglio plasma alta definizione con costo sostenibile anche da piccole aziende

Da Gennaio 2012 sara' disponibile il nuovo plasma Alta definizione Delta Macchine modello  PLI-120 PHDC per tagli di grande qualità. Dispositivo applicabile anche su nostre macchine P3A-Power gia' consegnate.

Richiedi informazioni e prezzi a vendite@infodelta.it











    Vedi filmato di taglio PHDC Delta Macchine Cnc Srl



Filmato taglio plasma con inverter PHDC Delta Macchine,

il sistema di taglio con il miglior rapporto Qualità/Prezzo



Grande qualità di taglio senza bava fino a 20mm

Pareti perpendicolari su alti spessori

Tramite gas di protezione, e' possibile lavorare direttamente il pezzo senza ulteriori trattamenti

Condotto Liquido raffreddamento

Condotto Gas Plasma:Aria/Azoto/Argon/H2

Condotto Gas Protezione: Aria/Azoto/Ossigeno

Innesco arco:Alta frequenza

Potenza 60%: 100A

Potenza 100% 70A

Raffreddamento:liquido

Prezzo competitivo

Prodotto applicabile sui nostri inverters PLI120Cnc + Centralina gestione gas

Il nostro controller Delta8 e' stato aggiornato per il controllo di taglio plasma alta definizione

Prezzo del sistema PHDC estremamente contenuto, investimento sostenibile anche per piccole aziende



Richiedi informazioni e prezzi sul nostro sistema alta definizione: vendite@infodelta.it





Modulo di saldatura Cnc, un optional prezioso per la vostra P3A-Power

Vedi filmato di saldatura di profili in alluminio

(per gentile concessione di Be-Bed Srl)

Lavorazione di profili in alluminio

Vedi filmato



Lavorazione di profili in alluminio

Vedi filmato



(per gentile concessione di Be-Bed Srl)





Unico investimento per 2 tecnologie di taglio e Saldatura

Optional: THC Controllo dell'altezza della torcia rispetto al materiale. Il controllo può essere attivato e disattivato in qualunque momento tramite interruttore virtuale. Lo strumento sulla destra rileva la corrente di taglio erogata dal generatore, mentre lo strumento di sinistra viene utilizzato per impostare e mantenere costante la corrente di taglio. La taratura risulta semplificata, basta iniziare un taglio di prova e premere il pulsante "Aggancia". Lo strumento di sinistra si tarera' con la corrente erogata dal generatore plasma e ad ogni variazione della corrente di taglio rispetto al valore di riferimento, seguira' una modulazione della torcia in altezza in modo che la corrente di taglio insegua la corrente di riferimento, dando luogo ad un taglio pulito anche in situazioni di lamiere deformate.





Lavorazione eseguita da Studio Intrigo (Olbia) su lamiera spessore 3mm, velocità di taglio 2000mm/min dim.1000x700mm

www.intrigodesign.it









Lavorazione eseguita con P3A Power, utensile plasma www.intrigodesign.it

Guarda il filmato di lavorazione (15 Mb)







Pannello Forex-Plex realizzato con P3A Power, utensile fresa

Profilo alare realizzato dall'Arch.Antonio Gatti della System Tech sas con combinata P3A Power





Lavorazione su legno realizzata con macchina combinata P3A dallo studio Ing.Antonio Ventrice







Taglio Plasma con P3APower realizzato dalla soc. Fustellai-Casarano(Le)

Materiale:Fe dim.400x190mm spessore 4mm





Taglio su fe sp.4mm ottenuto con inverter PLI-120



Dettaglio del taglio ottenuto con PLI-120 su fe sp.4mm





Unità alta frequenza per innesco arco plasma. Il dispositivo e' remotato per evitare tutti i disturbi su dispositivi elettronici dovuti all'innesco , assicurando un innesco preciso e sempre affidabile. L'unità HF e' stata interamente sviluppata da Delta Macchine per il plasma PLI-120. Appositi filtri rendono il sistema compatibile con apparecchiature di controllo, quali computers, drivers ecc.

riducendo notevolmente le emissioni indotte ed irradiate.

Accessorio indispensabile per macchine di qualità per taglio plasma a controllo numerico.







Vedi filmato



Maschera per saldatura/taglio plasma auto oscurante



Ideale per tutte le tecniche di saldatura ad arco Mig/Mag/Tig/Taglio plasma

Sensore di luminosita' con regolazione tramite potenziometro

Funziona con 2 batterie ministilo

Tempi di intervento rapidissimi



Prezzo:65,00 euro





Dispositivo di acquisizione laser (Optional)

Il modulo laser viene posizionato sulla piastra frontale della macchina e tramite una apposita funzione integrata nel software, e' possibile acquisire l'oggetto posizionato sul piano della macchina.  Il software genera una nuvola di punti  contenenti le coordinate X,Y,Z dell'oggetto scandito. La risoluzione del modulo si aggira intorno a 0.01mm. Il software DeltaCncRT Prof.Edition presenta una videata appositamente sviluppata per l'acquisizione tramite modulo laser, facilitando notevolmente l'utilizzo del modulo.

Basta solo impostare i lati del rettangolo di scansione dove sara' contenuto l'oggetto e la distanza tra le righe di scansione. Un'ampia dotazione di software appositamente sviluppati da Delta Macchine accompagna il prodotto e rende semplicissima la replica della scultura, assicurando risultati eccellenti. L'ultimo software sviluppato in dotazione,DeltaLaserSTL permette la ricostruzione della superficie acquisita per essere manipolata con qualunque software cad che supporti il formato STL. Maggiori informazioni



Dispositivo per fotograffito su vetro e metalli

Il dispositivo e' composto da un ago che marca il materiale, partendo da una fotografia.

La foto viene convertita in bianco-nero ed il software calcola la densita' superficiale dei punti, assicurando un risultato estetico eccellente.

La testa di lavorazione viene messa in movimento a velocità costante e nello stesso tempo l'ago imprime dei graffi sul materiale. Non è possibile realizzare la lavorazione tramite GCode e per questo Delta Macchine ha sviluppato un apposito modulo specializzato che, partendo da una foto in formato jpg, genera il sincronismo tra asse X ed ago. E' possibile stabilire la risoluzione impostando la densità superficiale dei punti e scalare la foto secondo le proprie esigenze.

Il modulo e' stato sviluppato nel 2004 ed e' stato testato ampiamente, assicurando lavorazioni estremamente accurate, con centinaia di applicazioni in tutto il mondo.

Delta Macchine e' proprietaria dell'intero sistema( sorgenti software e maccanica), quindi è possibile personalizzare il modulo e le sue funzioni secondo specifiche del cliente.

    vedi filmato

Prezzo:su richiesta
